产品简介

FU-M6-A 是一款以Thingamgic优异的M6e-A模组为核心集成的工业级的四通道固定式读写器。FU-M6-A采用优质钣金外壳，提供4路 TNC天线接口，支持4路独立天线，提供工业专用的通信及电源接口，外观小巧，安装便捷，IP56防护等级适应各类工业和商业环境使用，满足高低温恶劣工作环境。

主要用途及适用范围

FU-M6-A型读写器是一款高性能超高频读写器，FU-M6-A支持 EPC Gen2 & ISO18000-6B& 18000-6C&IP-X （18000-6D）多种UHF RFID协议（ISO18000-6B&6D，需要获得授权才可使用）；并支持多协议自动识别和模式切换。

FU-M6-A依照EMC IEC61000-4标准设计，满足工业级宽电压输入模式，电源输入及信号均采用隔离，隔离电压为2KV，宽电压输入和工业级宽温工作温度，满足超长稳定工作时间；工业级串口\网口输出，满足高速自动实时数据传输。

FU-M6-A 充分发挥了Thingmagic RFID模组算法优势，其优异的标签芯片兼容性，支持Alien H3 、Impinj M系列、NXP G2x* & G2i*系列 、ID Cool Log标签芯片，标签兼容性行业唯一性。 支持多协议包括EPC Gen2 &ISO 18000-6C、EPC ISO 18000-6B、IP-X 多种RFID协议标准。

FU-M6-A全面支持ThingMagic Mercury API 嵌入式操作系统，提供.NET和Java 的SDK ，可以轻松的自定义接口，从而对阅读器进行所需要的控制。

FU-M6-A支持通过网络和串口进行固件升级，并支持二次开发。

1.主要功能

● 标签协议：EPC Class 1 Gen 2(ISO18000-6C)/ ISO18000-6B / IP-X  兼容（ISO18000-6B和IP-X 需要另外购买）

● 4路TNC型天线连接器，支持4路独立天线

● 读写（收发）分离模式从5dBm~31.5dBm/2W~5.5W，+/- 0.5dBm可调精度（当高于+15dBm）

● 维护：支持远程维护和升级更新

● 工作模式：定频/跳频可选

2、技术参数

● 工作频率：

FCC902-928MHz(Americas)

ETSI865.6-867.6MHz(EU)

KCC-917-920.8MHz(Korea)

TRAI865-867 MHz (MCIT;India)

ACMA920-926(ACSTRALIA)

SRRC-MII (P.R.China) 920.1– 924.9 MHz

● RF输出功率：31.5dBm（最大输出功率）

● 读标签距离

≥15米，使用12dBi天线（6C协议）

≥8米，使用12dBi天线（6B协议）

* 写距离约为读距离的40%

（如遇特殊情况，视标签性能而定。）

● 网络接口通信速率：10M/100M自适应

● 标签识别率大于750标签/秒；

● EPC编码96~496bits

● 内嵌Linux操作系统

3、供电

直流供电：DC 12V~24V，2A电源

4、使用环境

● 工作温度：-20℃～+70℃

● 存储温度：-40℃～+85℃

● 相对湿度：5%～95%非凝结

● 密封环境：IP65

5、ESD防护

● 电源信号：±8kV接触放电；±15kV空气放电

● 天线信号：±4kV接触放电；±15kV空气放电

三、尺寸

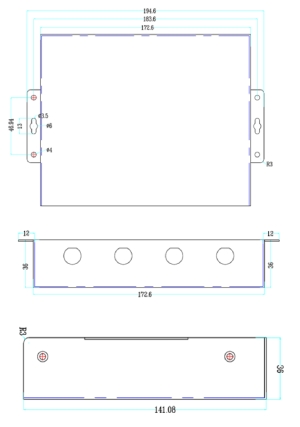

FU-M6-A型读写器体积参数为：

四、结构特征与工作原理

1、总体结构与其工作原理

FU-M6-A型读写器从其结构来看，主要由主机单元、射频模块单元、接口单元以及机壳组成。

FU-M6-A型读写器、标签、PC机（个人计算机）组成一个完整的读写器应用环境，主机单元在PC机的控

制下，向射频模块单元发送指令，射频模块单元根据标签类型发出相应的指令，标签接收到指令后，返回

相应的信息，该信息被射频模块单元接收后送到主机单元并最终返回PC机。

2、面板说明

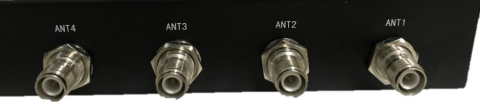

天线端口用于连接TNC型接头（外螺纹内针）。

电源、通讯、GPIO及指示灯面板。

3.辅助装置说明

（1）个人计算机

主机的最低硬件配置要求：

● CPU：奔腾4，主频：1.7GHz或更高

● 内存：512M Byte

● 硬盘：20G

●10M/100M网络接口

主机操作系统要求：

Windows 2000 Service Pack 3; Windows Server 2003; Windows XP Service Pack 2；Windows 7；Windows 8系统

（2）读写器接口软件

● FU-M6-A型读写器.NET API 、VC及JAVA动态连接库

● RFID读写器演示软件

（3）天线

● 阻抗50Ω；

● 电压驻波比：≤1.4:1

● 工作频率：满足FU-M6-A工作频率

（4）外接射频线缆

射频电缆的要求： 最大长度不宜超过10m，阻抗50Ω，插损小于3dB。
